SLK接地电阻测试仪
SLK2678BX接地电阻测试仪_2
产品简介
在大电流(25A或10A)的情况下对电器的外露可导部分和总接地端子接地回路的电阻及承受大电流测量，断路报警，三位半数字显示
订购热线：021-54358329
产品介绍

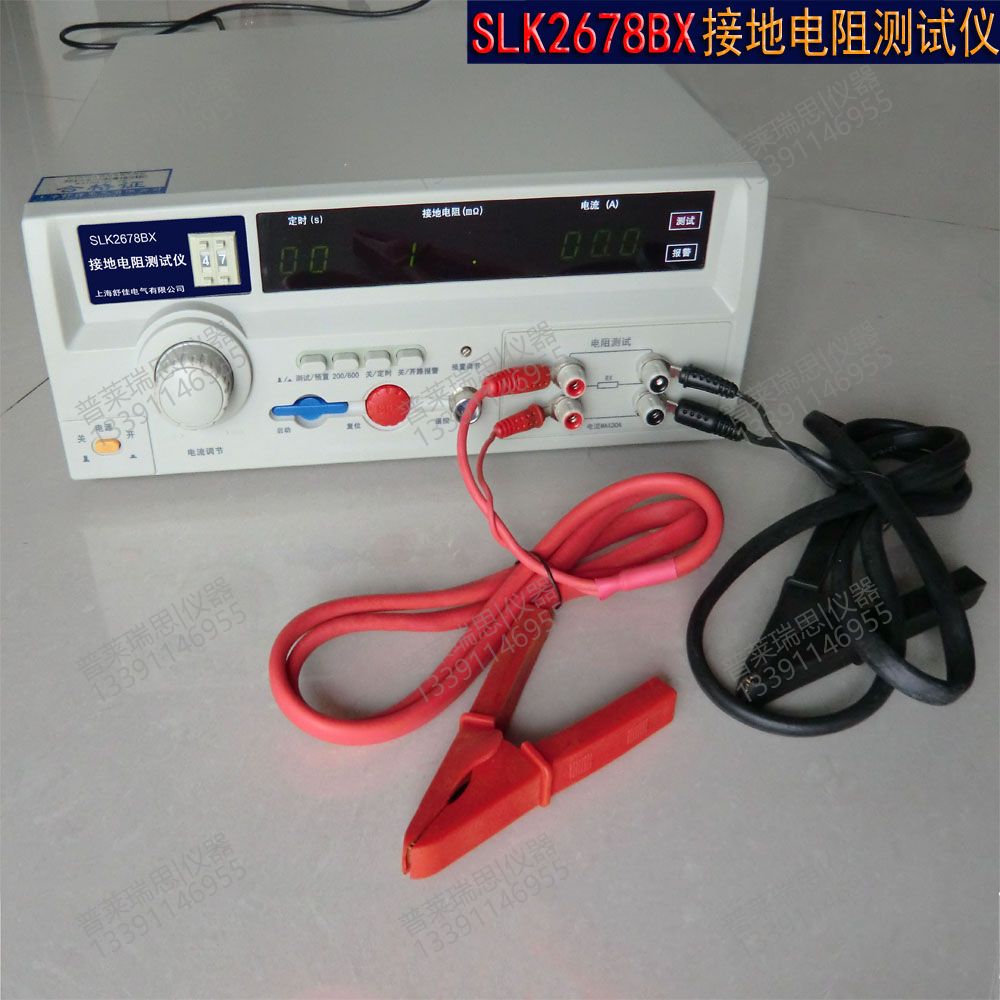

SLK2678BX接地电阻测试仪
一﹑简介
接地电阻测试仪是用来测量电气设备内部的接地电阻，它所反映的是电气设备的各处外露可导部分与电气设备的总接地端子之间的（接触）电阻。接地电阻测试仪为了消除接触电阻对测试的影响，采用四端测量法，即在被测电器的外露可导部分和总接地端子之间加上电流，然后再测量这两端的电压，算出其电阻值。
SLK2678BX系列接地电阻测试仪是按照GB﹑IEC﹑ISO﹑BS﹑UL﹑JIS等国际国内的安全标准而设计的，接地电阻的指标是衡量各种电气设备安全性能的重要指标之一。它是在大电流(25A或10A)的情况下对接地回路的电阻进行测量，同时也是对接地回路承受大电流指标的测试，以避免在绝缘性能下降（或损坏）时对人身的伤害。本测试仪是为满足以上要求为生产车间及实验部门提供高性能测试仪器而开发生产的。本仪器对供电电压要求不高，测量精度高，速度快，使用方便，特别适用于要求高的实验室和自动检测线上使用。断路报警选择功能（即开路报警）可以方便地知道仪器是否工作在正常测试状态，用户可以根据实际需要选择是否需要此项功能。本仪器采用三位半数字显示，读数方便，采用优化设计，整机具有极高的可靠性和稳定性。
二﹑技术规格
1﹑测量范围： 0～200mΩ (15A) 精度：±5%
0～600mΩ (10A) 精度：±5%
2﹑测试电压： ≤12V AC
3﹑测试电流： AC 5～30A 精度：±5%
4﹑测试时间： 1s～99s（连续设定和手动）
5﹑过流报警： >30A AC
6﹑报警电阻值： 0 ～ 200mΩ (AC 15A) 连续可调 精度：±5%
200～600mΩ (AC 10A) 连续可调 精度：±5%
7﹑使用条件
（１） 环境温度: 0～40℃
（２）相对湿度: ≤75%RH
（３）供电电源: 198～242V AC 47.5～52.5Hz
8﹑外形尺寸: 350mm x 130mm x 275mm
9﹑ 重量:约12Kg
三﹑工作方框图
如图一所示，接地电阻测试仪是由测试电源﹑测试电路﹑指示器和报警电路组成。测试电源产生测量电流，测试电路将电流信号和流经被测电阻上电流所产生的电压信号进行处理，完成交直流转换，进行除法运算。指示器指示电流值和电阻值。若被测电阻大于报警值，仪器发出断续的声光报警，若测试电流大于30A，则发出连续的声光报警，并切断测试电流，以保证被测电器的安全。
SLK2678BX接地电阻测试仪
一﹑简介
接地电阻测试仪是用来测量电气设备内部的接地电阻，它所反映的是电气设备的各处外露可导部分与电气设备的总接地端子之间的（接触）电阻。接地电阻测试仪为了消除接触电阻对测试的影响，采用四端测量法，即在被测电器的外露可导部分和总接地端子之间加上电流，然后再测量这两端的电压，算出其电阻值。
SLK2678BX系列接地电阻测试仪是按照GB﹑IEC﹑ISO﹑BS﹑UL﹑JIS等国际国内的安全标准而设计的，接地电阻的指标是衡量各种电气设备安全性能的重要指标之一。它是在大电流(25A或10A)的情况下对接地回路的电阻进行测量，同时也是对接地回路承受大电流指标的测试，以避免在绝缘性能下降（或损坏）时对人身的伤害。本测试仪是为满足以上要求为生产车间及实验部门提供高性能测试仪器而开发生产的。本仪器对供电电压要求不高，测量精度高，速度快，使用方便，特别适用于要求高的实验室和自动检测线上使用。断路报警选择功能（即开路报警）可以方便地知道仪器是否工作在正常测试状态，用户可以根据实际需要选择是否需要此项功能。本仪器采用三位半数字显示，读数方便，采用优化设计，整机具有极高的可靠性和稳定性。
二﹑技术规格
1﹑测量范围： 0～200mΩ (15A) 精度：±5%
0～600mΩ (10A) 精度：±5%
2﹑测试电压： ≤12V AC
3﹑测试电流： AC 5～30A 精度：±5%
4﹑测试时间： 1s～99s（连续设定和手动）
5﹑过流报警： >30A AC
6﹑报警电阻值： 0 ～ 200mΩ (AC 15A) 连续可调 精度：±5%
200～600mΩ (AC 10A) 连续可调 精度：±5%
7﹑使用条件
（１） 环境温度: 0～40℃
（２）相对湿度: ≤75%RH
（３）供电电源: 198～242V AC 47.5～52.5Hz
8﹑外形尺寸: 350mm x 130mm x 275mm
9﹑ 重量:约12Kg
三﹑工作方框图
如图一所示，接地电阻测试仪是由测试电源﹑测试电路﹑指示器和报警电路组成。测试电源产生测量电流，测试电路将电流信号和流经被测电阻上电流所产生的电压信号进行处理，完成交直流转换，进行除法运算。指示器指示电流值和电阻值。若被测电阻大于报警值，仪器发出断续的声光报警，若测试电流大于30A，则发出连续的声光报警，并切断测试电流，以保证被测电器的安全。
SLK2678BX接地电阻测试仪
