一、概述

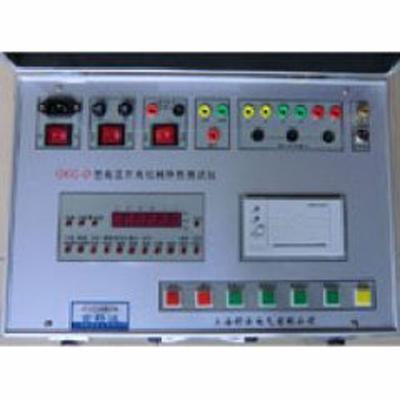

GKC-D开关机械特性测试仪，是我公司针对各种高压开关研制的一种通用型电脑智能化测试仪器。该仪器应用光电脉冲技术，单片计算机技术及可靠的抗电磁辐射技术，配以精确可靠的速度/距离传感器，可用于各种电压等级的真空、六氟化硫、少油、多油等高压开关的机械性参数的调试与测量。
该仪器接线方便、操作简单、操作时只需一次合（分）动作便可得到合（分）闸全部数据。并能打印所需的全部数据，断口电流波形和动触头运动曲线，便于分析保存。

二、功能与特点

2.1测试功能
1）三相不同期ms
2）同相不同期 同时测三相双断口ms
3）动触头行程 测六个断口mm
4）动触头超行程 测六个断口mm
5）合（分）闸时间 同时测一至六个断口ms
6）合 （分 ）闸弹跳时间 同时测一至六个断口ms
7）刚合（刚分）闸速度 测一个断口（传感器安装断口）m/s
8）合（分）闸最大速度 测一个断口（传感器安装断口）m/s
9）合（分）闸平均速度 测一个断口（传感器安装断口）m/s

2.2特点
1)采用了先进的传感器，精确、可靠、安装方便、适应面广。
2）对开关操动电压适应范围大，DC60V—220V均可操作。
3）能自动判别并显示开关操作中的错误指令和不成功操作。
4）测试方法灵活，无论是合闸操作、分闸操作，一次操作就能获得所需测量数据。
5）测量数据可窗口显示，也可以打印机输出，打印机还能提供六个断口电流波形图和一个断口动触头的时间——行程的波形图。
6）测试仪体积小、重量轻、便于携带。
7）抗干扰能力强，能在较强的电磁场中正常工作，适合变电站现场测试。
8）仪器自带220V/5A直流操作电源，可现场操动各种开关。并具有延时（一秒钟）断电功能。
9）仪器严格按国家标准GB3309—89《高压开关设备常温下的机械试验》中的定义要求进行数据采集和处理。
